TRUNK 802.1Q
Trunk-porte
En trunk-port bruges til at transportere trafik fra flere VLANs over den samme fysiske forbindelse.
Trunks bruges eksempelvis mellem:
- switch og switch
- switch og router
- switch og firewall
- switch og Layer 3-switch
En trunk gør det muligt at transportere flere VLANs over én forbindelse i stedet for at bruge en separat fysisk forbindelse til hvert VLAN.
IEEE 802.1Q
IEEE 802.1Q er standarden, der bruges til at identificere VLAN-trafik på en trunk-forbindelse.

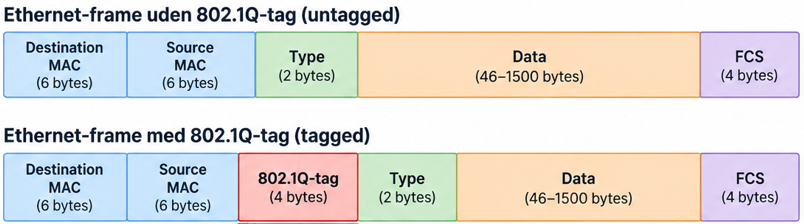

Når en Ethernet-frame sendes over en 802.1Q trunk, indsættes et 4-byte 802.1Q-tag i Ethernet-framen.

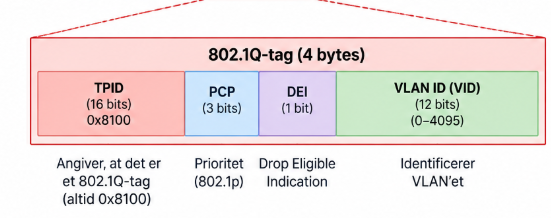

TPID
TPID (Tag Protocol Identifier) er 16 bits.
Ved almindelig 802.1Q VLAN-tagging er værdien: 0x8100
Denne værdi fortæller, at Ethernet-framen indeholder et 802.1Q-tag.
TCI
TCI (Tag Control Information) er også 16 bits og består af tre felter. Felterne bruges til forskellige ting:
- PCP (Priority Code Point) → QoS-prioritet
- DEI (Drop Eligible Indicator) → om framen er markeret som drop eligible
- VLAN ID → hvilket VLAN framen tilhører
